Lip Bled – Konzolna pnevmatska stiskalnica

Lip Bled – Konzolna pnevmatska stiskalnica

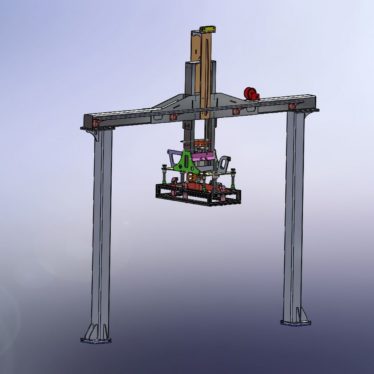

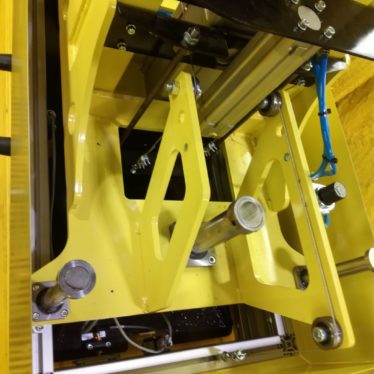

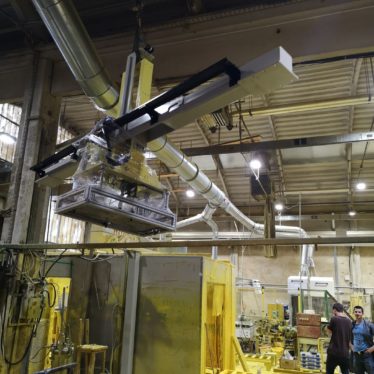

Konzolna pnevmatska stiskalnica je namenjena stiskanju paketov panelnih plošč med lakiranjem bokov. Sestavljena je iz osnovnega ogrodja na katerega je pritrjena pritisna enota z varnostnimi elementi.

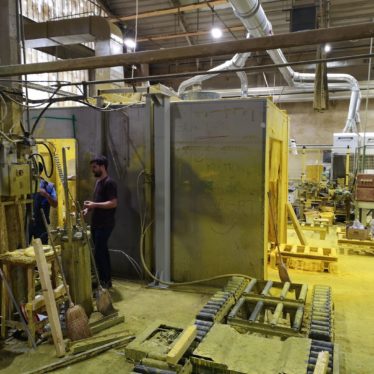

Stiskalnica je konstruirana tako, da se jo vgradi v obstoječo lakirno komoro in na le-tej ni potrebnih večjih predelav. Stiskalnica deluje na komprimiran zrak in sicer s pomočjo pnevmatskega cilindra premera 100 mm, ki pri tlaku 6 bar zagotavlja silo stiska 4800 N. Na ogrodju preše je vgrajen tudi tlačni regulator, s pomočjo katerega se nastavlja željena sila stiska.

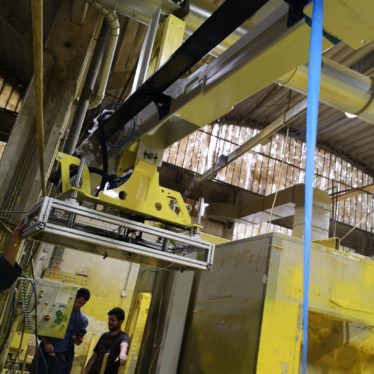

Ker se pri delu v lakirnici občasno nahajata dva delavca, za zagotavljanje potrebne varnosti dvoročni vklop ni primeren. Varnost se zato zagotavlja s pomočjo aluminijaste zaščitne  kletke, ki se pred stiskanjem ročno  spusti na paket. Na kletki so štirje elektro senzorji (na vsaki stranici eden) in ko so vsi proženi (kar pomeni, da vmes ni roke) se avtomatsko vklopi stiskanje paketa.
