O PROJEKTU

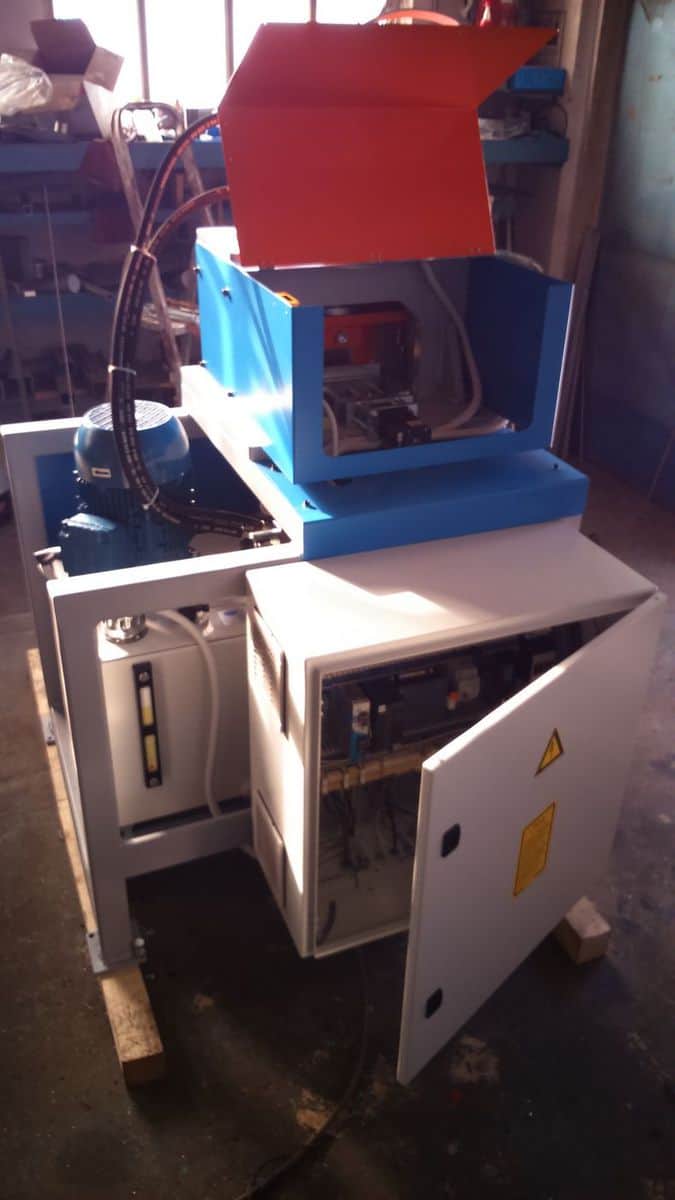

SIJ Metal Ravne – Avtomatske hidravlične škarje
Avtomatske hidravlične škarje je namenjen za striženje koncev kovinskih palic višje žilavosti. Stroj je sestavljen iz hidravlične enote za striženje palice in mehanizma za pomikanje naslona (določitev dolžine striženja palice).
Hidravlični sistem sestavljajo hidravlični agregat s črpalko, rezervoar in hidravlični cilinder. Cikel enega reza palice debeline 8 mm je dolg 0,7 s, maksimalna rezalna sila pa znaša 122 kN. Koračni motor pomakne naslon palice na ustrezno pozicijo v odvisnosti želene dolžine reza.
Pomik se izvede sinhronizirano s pomikom strižnih nožev in ne podaljšuje celotnega cikla naprave. Delovanje celotnega stroja krmili PLC krmilnik z zaslonom na dotik, na katerem operater nastavlja željeno dolžino striženja palice, na njem pa se tudi prikazujejo podatki o številu odrezanih kosov na izmeno ter skupno.
Na panelu je tudi celotna diagnostika stroja. Operater pred začetkom dela izbere shranjene delovne parametre (želena dolžina reza, premer palice). Naprava se samodejno postavi v izhodiščni položaj in je s tem pripravljena na delovanje. Rez palice se izvede, ko delavec nasloni palico ob naslon.
PROCES
- Idejna zasnova in načrtovanje

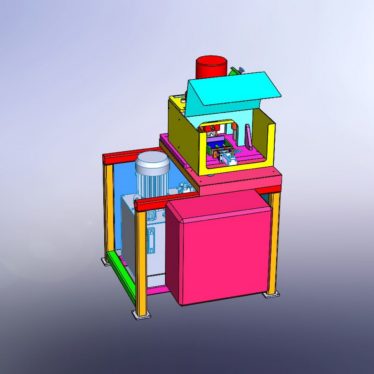

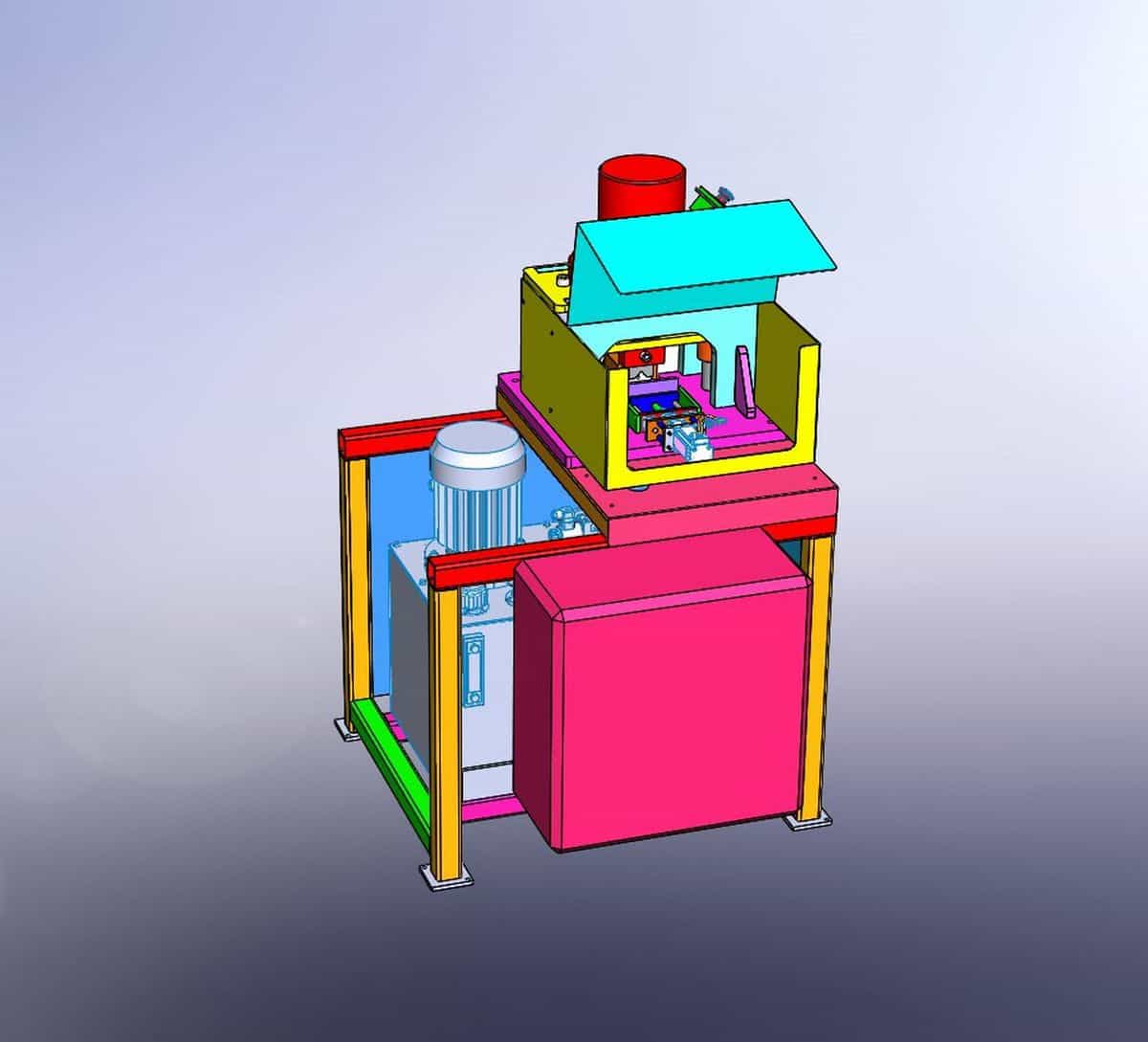

- 3D izris modelov – SolidWorks
- Izdelava delavniške dokumentacije
- Izdelava stroja
- Ožičenje stroja
- Programiranje krmilnika
- Zagon naprave
- Izdelava navodil za uporabo
- CE dokumentacija
