Ingersoll Rand – Priprava za montažo KDD dvojna

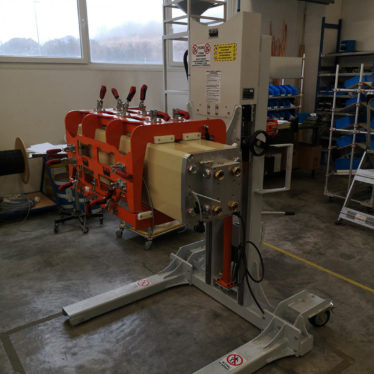

Priprava za montažo je namenjena za sestavo sušilnih enot. Omogoča transport enot, spust le-teh na paleto in vrtenje okoli središča vpenjala za lažjo montažo komponent. Operater na vpenjalno mesto (v nadaljevanju vpenjalne klešče) v vodoravnem položaju postavi štiri dele ohišja in jih poravna (središče ohišij mora biti v središču vpenjala).
Zgornji del vpenjalnih klešč zapre in zavaruje z sponkami. Ohišja natančno naravna v pozicijo in jih s pomočjo ročnih vpenjalnih spon pritrdi v vpenjalo. Obdelovanec je tako zavarovan proti izpadu iz vpenjala. Vrtenje okoli osi je ročno s pomočjo reduktorja za lažje obračanje.

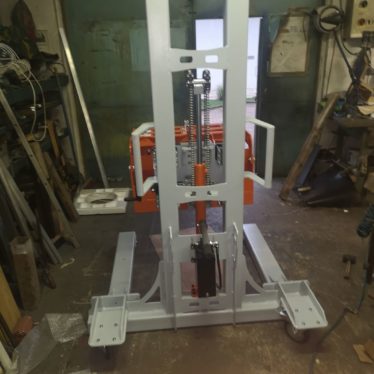

Dvig in spust vpenjalnih klešč je izveden s pomočjo hidravličnega cilindra in ročne dvostranske hidravlične črpalke. Celotna naprava je konstruirana kot transportni voziček in jo je z vpetim ohišjem enostavno voziti po prostoru.
PROCES
- Idejna zasnova in načrtovanje

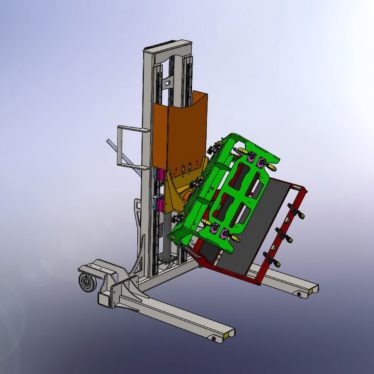

- 3D izris modelov – SolidWorks
- Izdelava delavniške dokumentacije

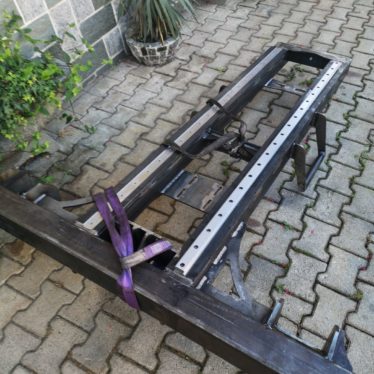

- Izdelava naprave
- Obremenitveni preizkus nosilnosti naprave
- Izdelava navodil za uporabo
- CE dokumentacija
