O PROJEKTU

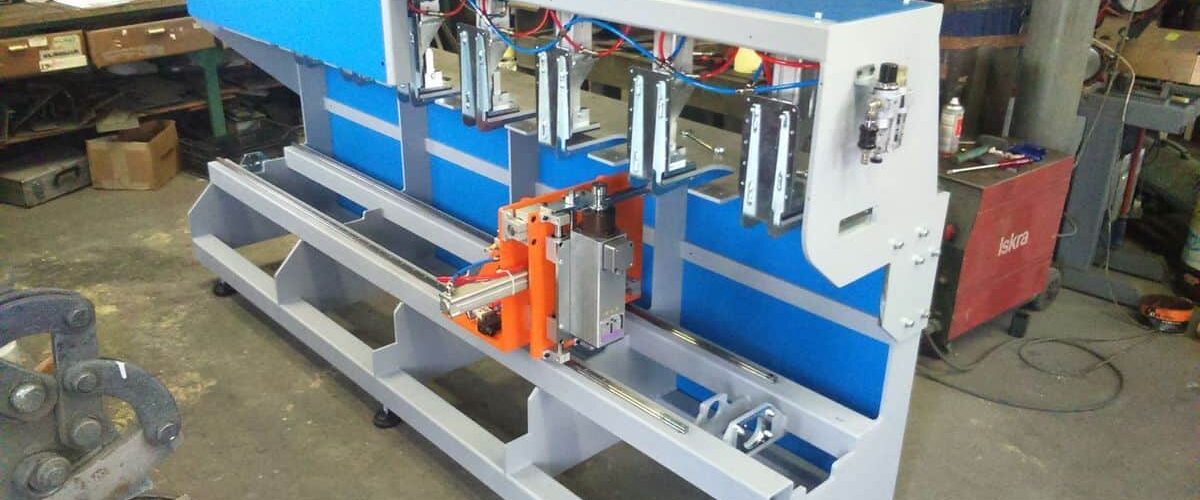

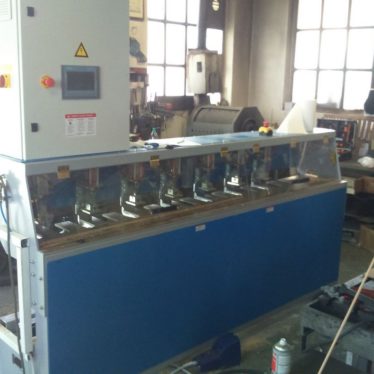

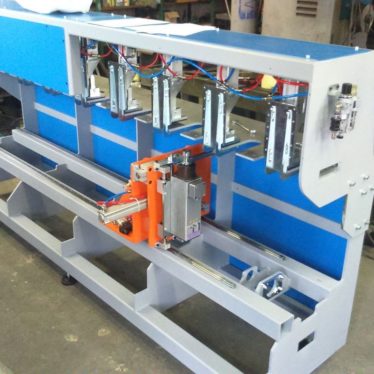

Kolektor Etra – Prečni rezkar letvic

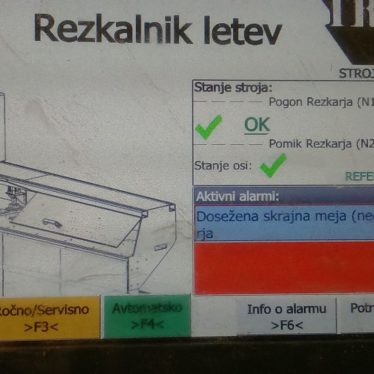

Prečni rezkar letvic je namenjen za rezkanje okroglih in pravokotnih lesenih palic. V stroj se vstavi od enega do pet obdelovancev (pet okroglih, ploščato letvico samo po eno naenkrat) in se jih bočno poravna na maso. Na kontrolnem PLC panelu se nato nastavi število utorov na letvici, ročno se vpne obdelovance in rezkar se zapelje na položaj prvega utora, zarezka vanj, nato se postavi na pozicijo naslednjega in tako dalje do nastavljenega števila utorov.

Po koncu rezkanja se vrne v izhodiščni položaj in letvico-/e se lahko izpne. Vpenjanje letvic je izvedeno s pomočjo pnevmatskih cilindrov. Vpenjalni mehanizem je prirejen različnim oblikam obdelovancev. Logika na stroju onemogoča začetek rezkanja brez vpetih obdelovancev, prav tako ob pomanjkanju komprimiranega zraka se stroj zaustavi in tako prepreči morebitne poškodbe na stroju in orodju.

PROCES

  • Idejna zasnova in načrtovanje

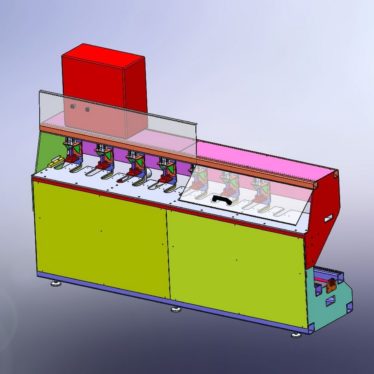

  • 3D izris modelov – SolidWorks
  • Izdelava delavniške dokumentacije
  • Izdelava naprave
  • Ožičenje naprave
  • Programiranje krmilnika
  • Zagon stroja
  • Izdelava navodil za uporabo
  • CE dokumentacija

POSLOVNI PARTNER

Proces delovanja prečnega rezkarja letvic:
