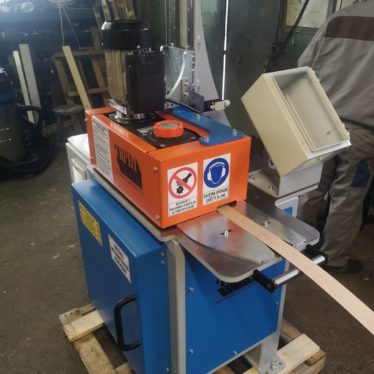

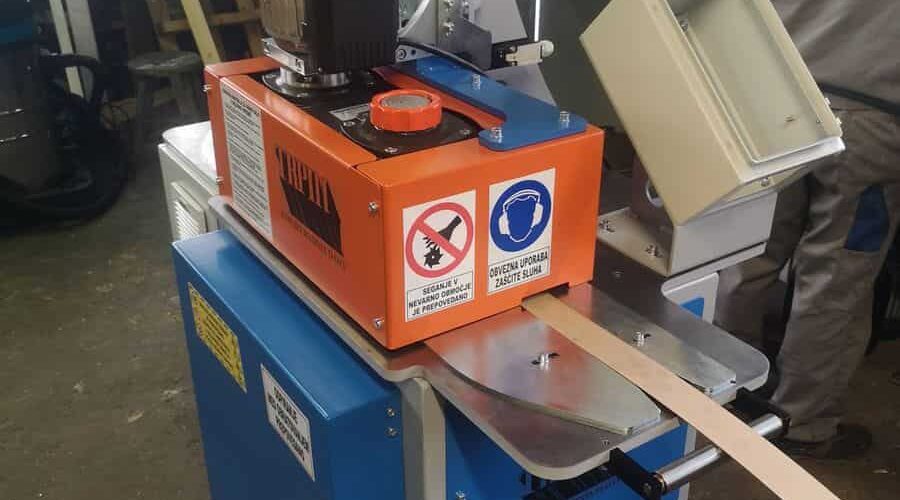

Rezkar izolacijskih trakov je stroj za dvostransko rezkanje – robljenje letvic tip RL-2 –ETRA. Namenjen je za zaobljanje ostrih robov pri tankih letvicah dimenzij širine maksimalno 70 mm in debeline maksimalno 15 mm. Letvice služijo kot distančniki pri sestavi električnih transformatorjev.

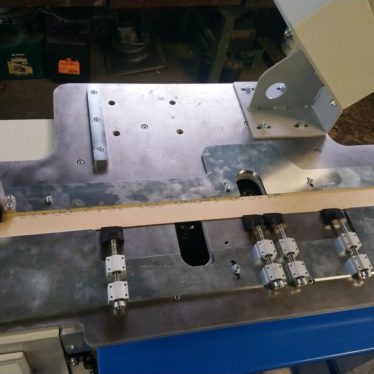

Stroj rezkar izolacijskih trakov je pretočne izvedbe, kar pomeni, da je dolžina obdelovancev neomejena. Ker so obdelovanci zelo majhnih presekov, debelina najtanjše letvice znaša samo 1,5 mm, so za vodenje med rezkalnimi orodji vgrajeni posebni prilagodljivi drsniki. Le-te letvico ves čas potovanja skozi stroj stiskajo iz strani ter iz vrha in tako onemogočajo vibriranje letvice. Prav tako pa zagotavljajo izjemno natančno obdelavo in kakovost obdelane površine.

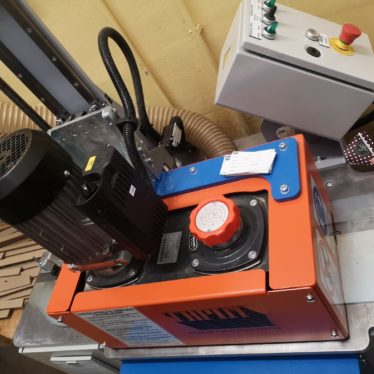

Rezkalna orodja so gnana z visokoturnimi elektromotorji, ki lahko dosežejo 24.000 vrtljajev na minuto. Podajanje letvice skozi stroj je izvedeno s podajalno enoto, katera ima tri gnane gumirane podajalne valje. Valji pa se aktivno prilagajajo površini obdelovanca ter tako zagotavljajo velike podajalne hitrosti (35 m/min) ter preprečujejo spodrsavanje koles.
