O PROJEKTU

Impol – Podajalnik pločevine na 500 t štanci

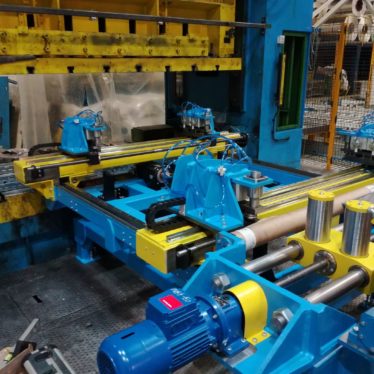

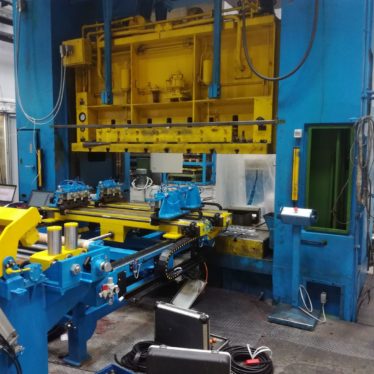

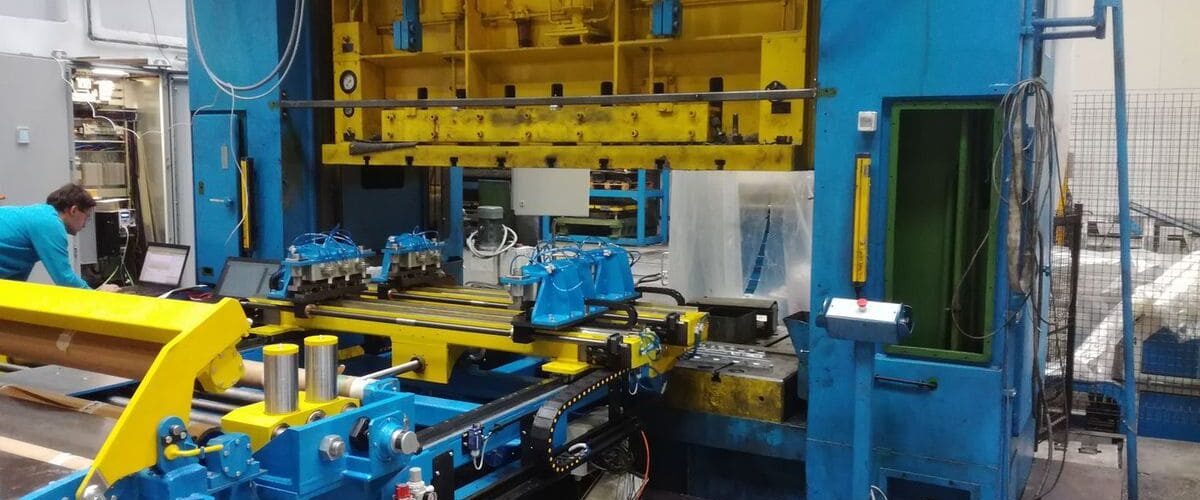

Podajalnik pločevine je vgrajen na avtomatski liniji za štancanje aluminijastih polizdelkov. Podajalnik zagotavlja izredno natančno in hitro podajanje pločevine v 500t ekscentrično stiskalnico. Pločevina se iz odvijalno – ravnalnega dela linije vodi do podajalnika, ki s pomočjo dveh parov čeljusti (pomične in nepomične čeljusti) pločevino podaja v stiskalnico.

Podajalni suport je gnan s servomotorjem, čeljusti pa zapirajo pnevmatski cilindri. Podajalnik pločevine opravi celoten cikel podajanja (vpenjanje pločevine, podajanje v stiskalnico ter vračanje nazaj) v 3,5 s pri čemer znaša masa podajane pločevine 700 kg. Čeljusti so ročno nastavljive za različne širine pločevine (od 500mm do 1200 mm), podajalni gib pa je na kontrolnem panelu nastavljiv od 0 do 1000mm z razdelkom 0,1 mm.

PROCES

  • Idejna zasnova in načrtovanje

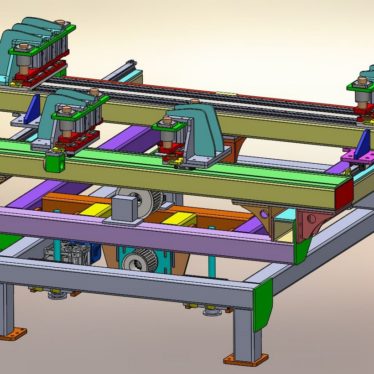

  • 3D izris modelov – SolidWorks
  • Izdelava delavniške dokumentacije
  • Izdelava naprave

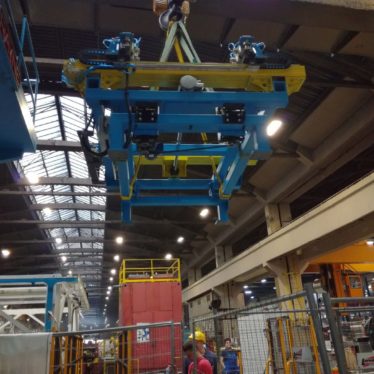

  • Montaža naprave
  • Zagon naprave
  • Izdelava navodil za uporabo
  • Izdelava CE dokumentacije
