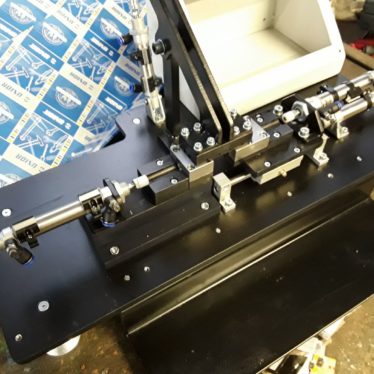

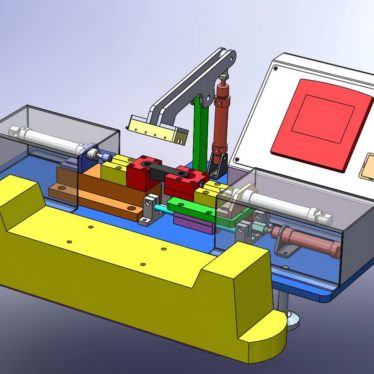

Naprava z avtomatsko sestavo blokov manometra je namenjena za sestavljanje in testiranje blokov indikatorjev. Operater v vpenjalo vstavi blok indikatorja in ga z dvoročnim vklopom vpne na mesto. V ležišče na levi strani vstavi pokrov z tesnilom in z dvoročnim vklopom proži cilinder, ki bat potisne na pozicijo, nato vstavi vijak.

V ležišče na desni strani vstavi bat z magnetom, vzmet in pokrov s tesnilom, nato z dvoročnim vklopom proži cilinder, ki vse skupaj potisne v ležišče, nato vstavi vijak. S ponovnim pritiskom na dvoročni vklop se iz zadnje strani spusti vpenjalo s senzorjem. Ta obenem ob blok stisne oba vijaka, izvede se samodejni test delovanja bloka – trikrat se vpiha zrak pod tlakom 0,1 bar (senzor ne sme zaznati premika bata).

Nato se trikrat vpiha zrak pod tlakom 0,3 bar in senzor mora zaznati trikratni premik bata. Če je test uspešen, se na zaslonu prižge zelena luč- kos je OK, v nasprotnem primeru posveti rdeča luč, ki sporoča, da je kos za izmet. Za izpetje kosa se spet pritisne dvoročni vklop in operater blok izvzame iz ležišča.
