Lip Bled – Vrtalno rezalna miza

Lip Bled – Vrtalno rezalna miza

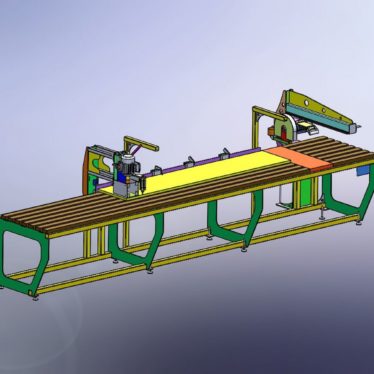

Vrtalno rezalna miza je sestavljena iz delovne mize na katero sta pritrjena vrtalni agregat z eno vpenjalno glavo ter rezalna enota. Skupna dolžina delovne mize je 5000 mm in širina 900 mm. Delovna višina je nastavljiva in sicer 900 mm ± 50 mm. Vzdolž mize so pritrjene odmične mase za določanje širine odreza.

Delovni pomik vrtalnega agregata je ročen. Globina vrtanja je nastavljiva z omejilnim vijakom in merilno letvijo za točno nastavitev globine (skala 1 mm). Vklop elektromotorja je izveden s pomočjo klecnega stikala, kar pomeni, da se motor zažene, ko se začne izvajati delovni gib in se izklopi, ko se agregat vrne v osnovni položaj.

Delovni pomik žage je ročen, pogonski elektromotor žage pa se  vklaplja takoj ob začetku izvajanja delovnega giba in se izklopi ob vrnitvi v osnovni položaj. Pri pomiku nazaj pomaga kontra masa, ki rezalni agregat vedno potegne v osnovni položaj (delavec ga ne more pustiti v delovnem položaju-varnost).
