O PROJEKTU

Ingersoll Rand – Zalogovnik z dozirnim sistemom za sipki material

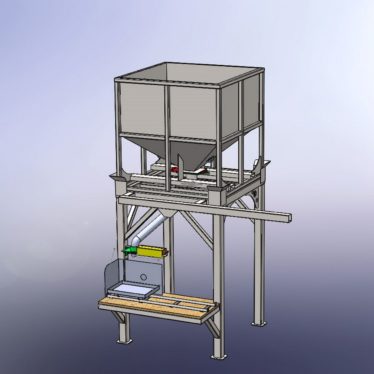

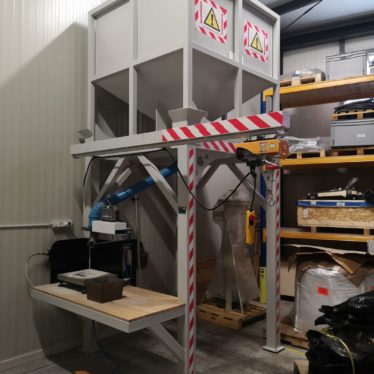

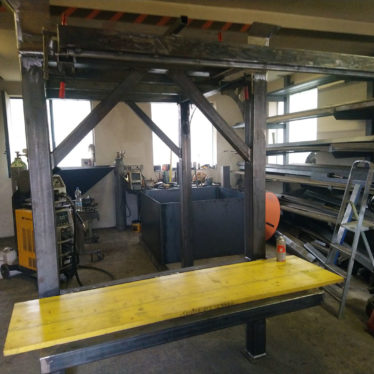

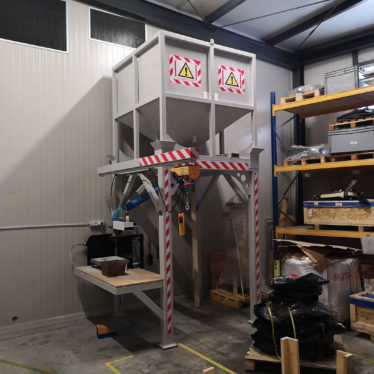

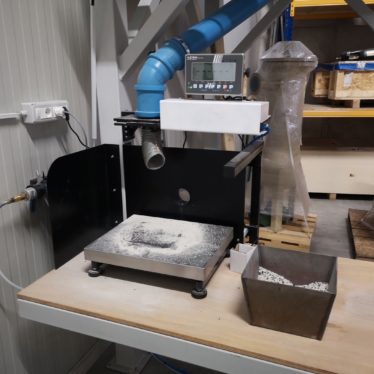

Nasipnik je sestavljen iz dveh delov in sicer; osnovno ogrodje, ki je pritrjeno v tla ter zalogovnik za doziranje granulata na delovno mesto. Na osnovnem stojalu je delovna miza, do katere vodi dozirna cev iz zalogovnika (iz zalogovnika do območja neposredno nad mizo je plastična cev (silencer vodovodna cev – večja debelina in obrabna odpornost). Plastična cev je premera 80 mm, naprej pa do delovne mize vodi gibka gumijasta cev na katero je na koncu pritrjena ročna dozirna pištola.

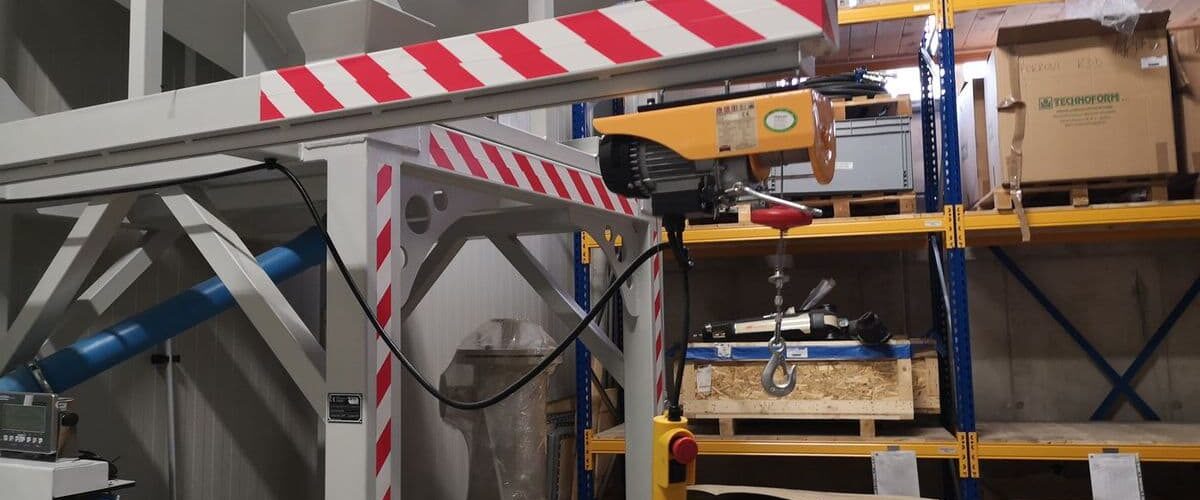

Nad mizo je pomično vpeto električno dvigalo, ki omogoča prenos polnih vreč iz delovne mize na paleto. Zalogovnik se s pomočjo viličarja sname iz stojala ter postavi na tla, kjer se ga napolni z granulatom, nato se ga ponovno postavi na stojalo. Operater s pnevmatsko nožno stopalko preko pnevmatskega cilindra odpira dozirni ventil ter v vreče spušča željeno količino granulata. Odsesovalni sistem skrbi za sesanje odvečnega prahu pri sipanju granulata v vreče.

PROCES

  • Idejna zasnova in načrtovanje
  • 3D izris modelov – SolidWorks
  • Izdelava delavniške dokumentacije
  • Izdelava stroja
  • Preizkus naprave
  • Izdelava navodil za uporabo
  • CE dokumentacija
