O PROJEKTU
Ingersoll Rand – Montažna priprava za sestavo sušilnih enot

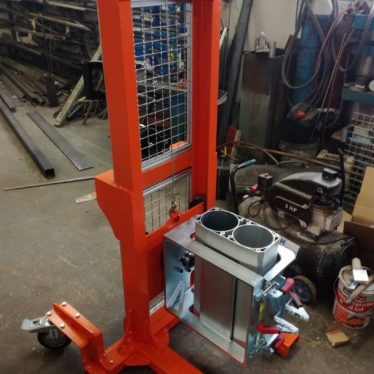

Montažna priprava ali priprava za montažo je namenjena sestavi ALU ohišij filtrov. Omogoča transport ohišij, spust le-teh na paleto in vrtenje okoli središča vpenjala za lažjo montažo komponent filtra. Operater na vpenjalno mesto v vodoravnem položaju postavi dva dela ohišja in jih poravna (središče ohišij mora biti v središču vpenjala).

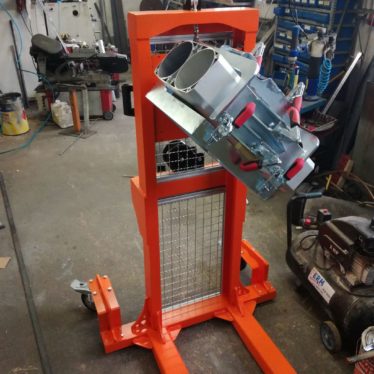

Vpenjalo zapre in zavaruje z sponkami. Ohišja natančno naravna v pozicijo in jih s pomočjo ročnih vpenjalnih spon pritrdi v vpenjalo. Obdelovanec je tako zavarovan proti izpadu iz vpenjala. Operater nato vpenjalo z ohišji zavrti za 90° v pokončni položaj, ohišja napolni z granulatom in pritrdi pokrov.

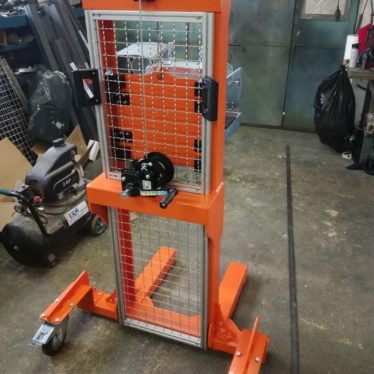

Vse skupaj se potem ponovno zavrti za 90° v vodoravni položaj in se z ročnim škripcem spusti na paleto. Celotna naprava za montažno pripravo je konstruirana kot transportni voziček in jo je z vpetim ohišjem enostavno voziti po prostoru.
PROCES
- Idejna zasnova in načrtovanje

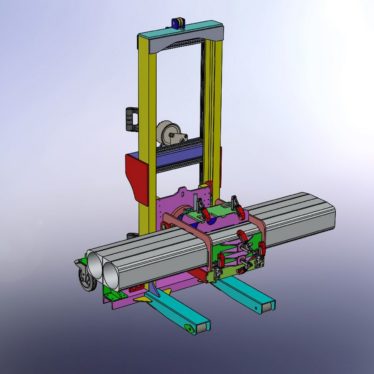

- 3D izris modelov – SolidWorks
- Izdelava delavniške dokumentacije
- Izdelava naprave
- Obremenitveni preizkus nosilnosti naprave
- Izdelava navodil za uporabo
- CE dokumentacija
