Detel – Vrtalno-rezalni stroj (Rem)

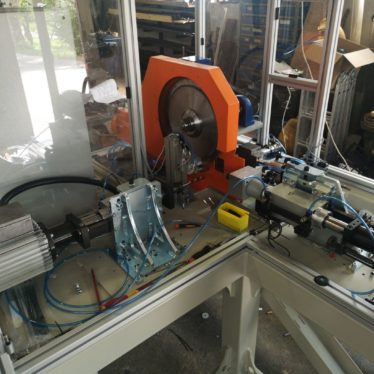

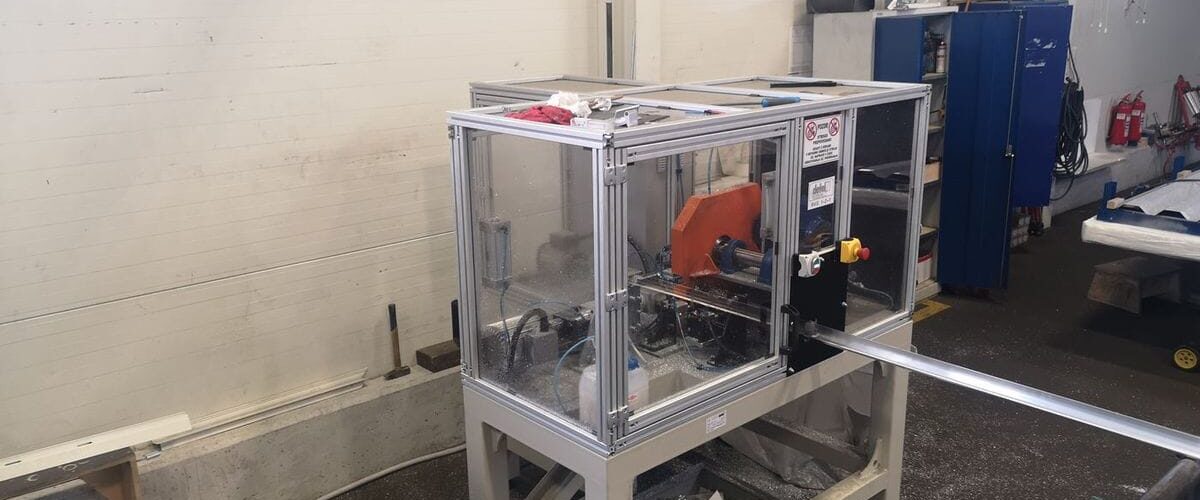

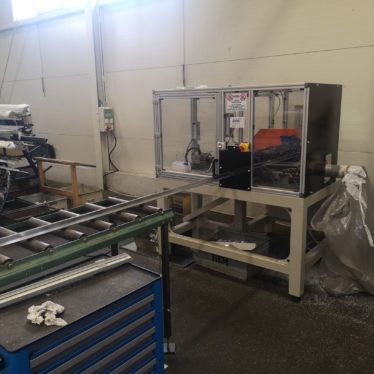

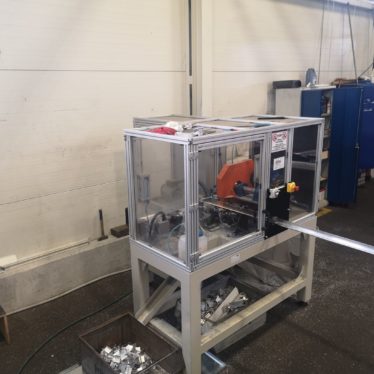

Stroj za vrtanje in rezanje je namenjen za avtomatsko obdelavo aluminijastih profilov (tečajev). Stroj je sestavljen iz podajalne enote, rezalne enote ter dveh vrtalnih agregatov (povrtavanje luknje za tečaj ter izdelava dveh izvrtin za pritrjevanje tečaja) ter črpalk za emulzijo (vrtalni agregati) ter oljno meglo (rezalni agregat).

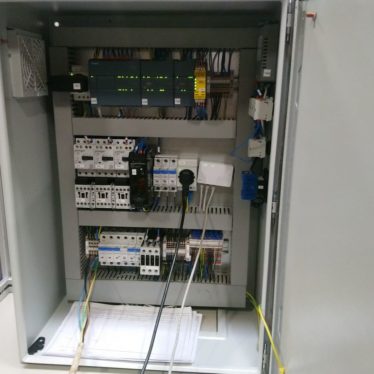

Ogrodje stroja je varjena jeklena konstrukcija. Vsi hodi orodij in podajanje so gnani s pomočjo pnevmatskih cilindrov, kateri so krmiljeni s PLC krmilnikom. Na stroju je vgrajen kontrolni panel na dotik, na katerem so tudi vse krmilne tipke stroja. Na panelu se prikazujejo aktualni podatki o trenutni fazi obdelave, teče števec kosov (na izmeno, vseh kosov izdelanih na stroju skupaj), obvestila o potrebnem mazanju linearnih krogličnih vodil (po določenem številu ciklov, itd) in morebitni alarmi (okvara senzorjev, poseg v delovno območje stroja med obratovanjem).
Na panelu je v ročnem režimu mogoče prožiti vsak gib in operacijo (vklopi motorjev) posamezno (v primeru zastoja na stroju oz. drugih napak). Stroj je opremljen z varnostnimi zaklepi na vratih za dostop, kar pomeni, da v času delovanja stroja dostop do vrtljivih delov ni mogoč. V notranjost se lahko dostopa šele, ko je stroj popolnoma ustavljen.
PROCES
- Idejna zasnova in načrtovanje

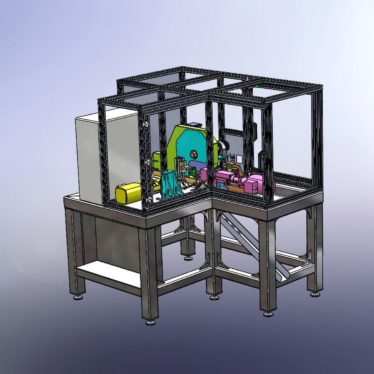

- 3D izris modelov – SolidWorks
- Izdelava delavniške dokumentacije
- Izdelava in zagon naprave
- Programiranje / aplikacija
- Izdelava navodil za uporabo
- Izdelava CE dokumentacija
